7. Diody w układach zasilających

Kondensator - element elektroniczny służący do magazynowania ładunków elektrycznych

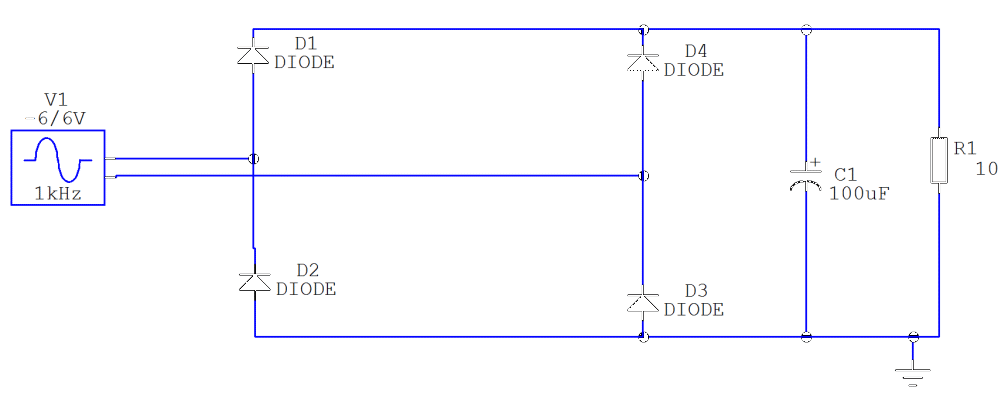

Poniższy obwód przedstawia mostek Graetza połączony z kondensatorem C1

Wykresy zarejestrowane na oscyloskopie różnią się w zależności od pojemności kondensatora:

Bez kondensatora

R1 o wartości 1k

C1=1uF

R1 o wartości 1k

C1=10uF

R1 o wartości 1k

C1=100uF

R1 o wartości 1k

C1=100uF

R1 o wartości 10 omów
